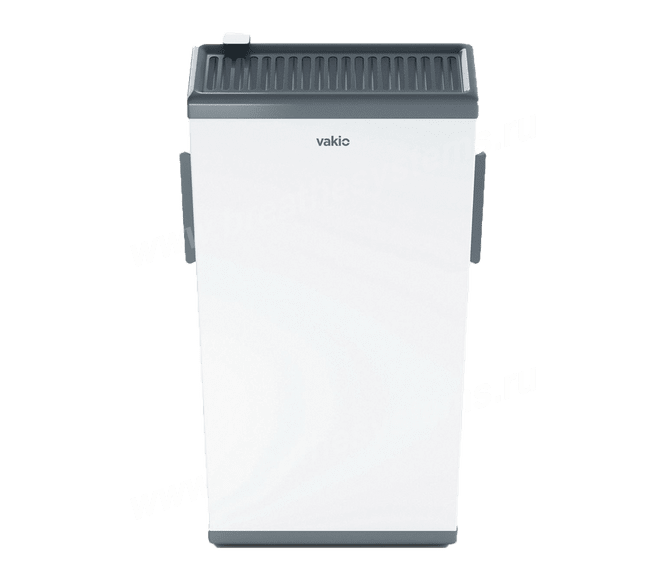

Описание приточно-вытяжной установки Vakio Base Plus
Приточно-вытяжная система Vakio серия Base Plus - это прибор, который создан для эксплуатации в режиме вытяжной вентиляции и в режиме полноценной приточной системы. Идеально подходит для вентиляции квартир, гостиниц, общежитий, административных помещений, небольших офисов и т. п. Главное предназначение системы - подача в помещение свежего воздуха и удаление загрязненного, а тем самым обеспечение требуемого воздухообмена в помещении без вытяжки.
КАК РАБОТАЕТ VAKIO BASE Plus

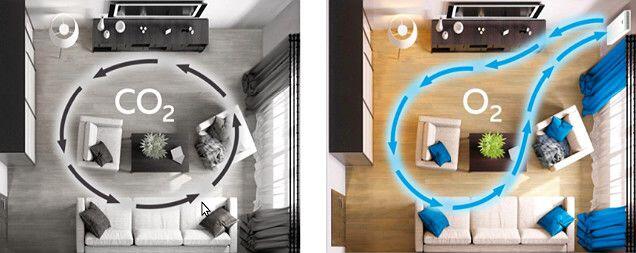

VAKIO работает по принципу дыхания. 40 секунд «вдох» — работа в режиме приточной вентиляции — во время которого происходит забор свежего воздуха с улицы, его подогрев (или охлаждение летом) и очистка. 40 секунд — «выдох» — режим отточной вентиляции, удаление углекислого газа и нагревание (или охлаждение летом) теплообменника.

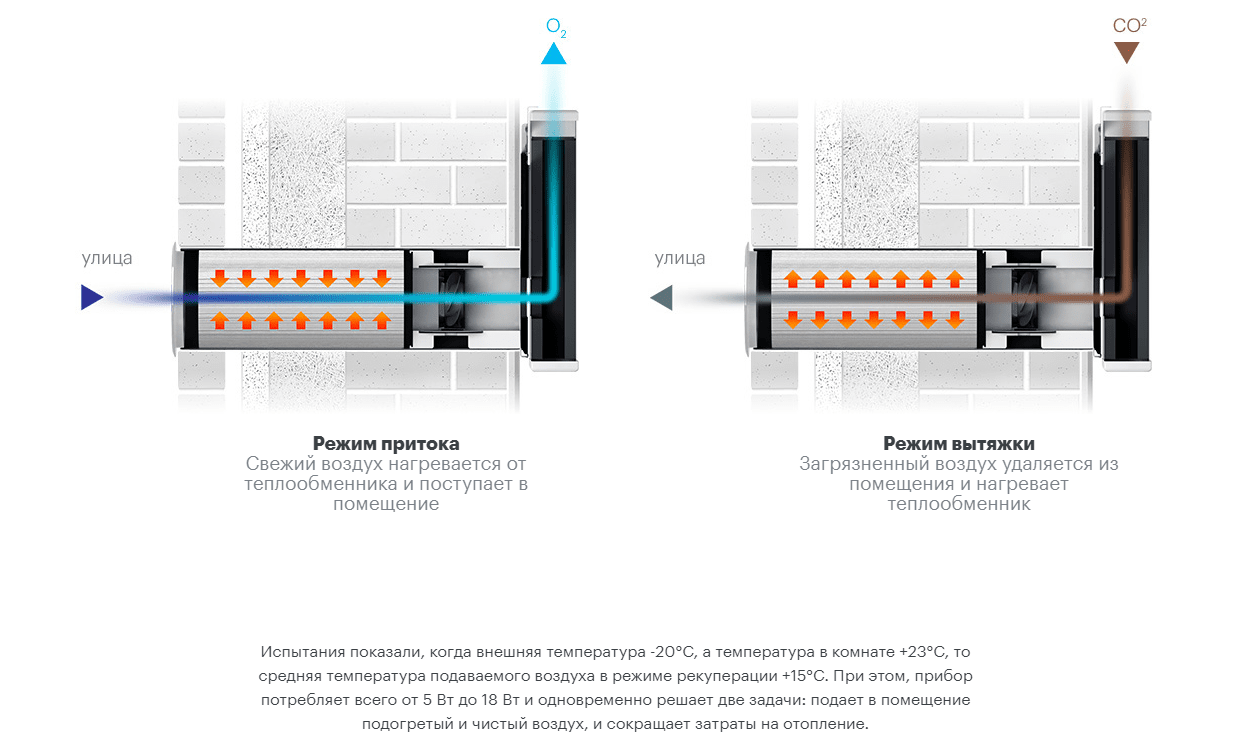

VAKIO забирает воздух с улицы, проходя через теплообменник, он подогревается. Далее воздух проходит через фильтр класса F6. В помещение поступает свежий, подогретый и очищенный воздух. | VAKIO забирает воздух из помещения, удаляя на улицу углекислый газ и запахи. Теплый воздух проходит через теплообменник и отдаёт ему своё тепло. |
В холодный период времени, прибор обеспечивает поступление в помещение подогретого свежего воздуха за счёт реализованного принципа рекуперации. В тёплый период, Вакио Base может работать просто на приток свежего воздуха. Тем самым, приточно-вытяжная установка Vakio Base, подразумевает возможность круглогодичной эксплуатации. Это достигается благодаря тому, что воздух из прибора распределяется вверх, под потолок, в то место, где концентрируется тёплый воздух. В результате смешения теплого и прохладного воздуха, последний, нагревается до средней комфортной температуры. Использование Vakio Base зимой в режиме притока не доставит дискомфорта людям, находящимся в помещении.
ЗИМАВ режиме работы «зима» VAKIO подогревает поступающий воздух. Для предотвращения обмерзания в конце каждого часа прибор производит продувку регенератора теплым воздухом из помещения. Работает при температуре до -47°С. |
ЛЕТОВ режиме работы «лето» прибор работает без ежечасной продувки регенератора, используется в период весна-лето-осень. Возможна установка летнего фильтра усиленной ёмкости — дополнительная защита от пыли, пыльцы и аллергенов. Работает при температуре до +50°С. |
Устройство Вакио
Шумоглушитель прибора устанавливается на стену и прикрывает канал в стене. Устройство шумоглушителя показано ниже. Шумоглушитель предназначен для глушения собственного шума прибора и подавления шума уличного.
Кроме того, в шумоглушитель встроен клапан для перекрывания канала и сменный фильтр для очистки поступающего воздуха.
Клапан имеет ручки по обе стороны корпуса шумоглушителя. При перемещении ручек вниз до упора клапан закрывается, при перемещении вверх до упора - открывается. Фиксация шумоглушителя на стене осуществляется с помощью рычага в его верхней части.
- Прибор способен работать в условиях холодного климата.
- Может работать как рекуператор и как приточная система в любое время года.
- Обладает высокой производительностью (60 м3/час в режиме рекуперации, до 120 м3/час в режиме приточной вентиляции).
- Не потребляет электроэнергии для подогрева воздуха.
- Не пропускает уличный и собственный шум (оснащен мощным шумоглушителем).
- Фильтр класса F6 не пропускает пыль, в том числе мелкодисперсную, а также большинство аллергенов (тополиный пух, пыльца и прочее.)
- Препятствует возникновению конденсата на окнах.
- Восстанавливает комфортный воздухообмен в домах с неработающей вентиляцией.
- Коэффициент рекуперации до 90%.
- Прибор монтируется в отверстие диаметром 132 мм, его можно установить на место ранее смонтированного клапана КИВ-125 или КПВ-125 без бурения стены.
- Возможность укорачивания длины рекуператора для подгонки по толщине стены.

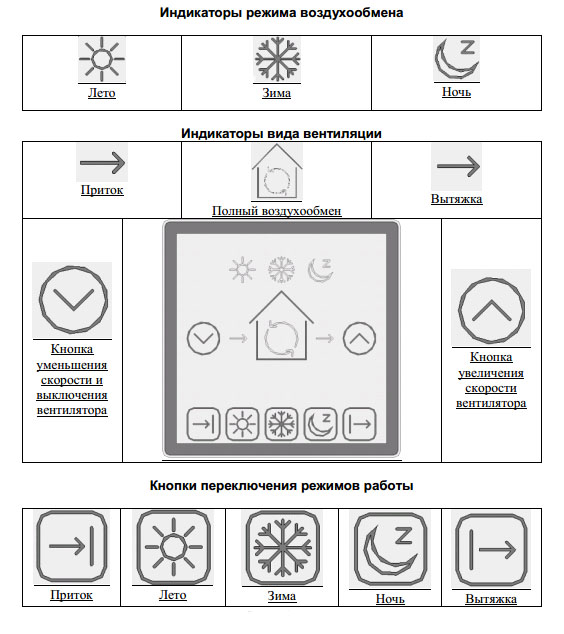

Режимы эксплуатации
Прибор может эксплуатироваться в четырех режимах:
1. Режим естественной вентиляции - прибор выключен, клапан открыт. (по аналогии с принципом работы приточного клапана КИВ-125 или КПВ-125)
2. Принудительный приток.
3. Принудительная вытяжка
4. Режим рекуперации.
Производитель не рекомендует эксплуатировать прибор в режиме рекуперации совместно с чрезмерно мощными вытяжными системами (кухонная вытяжка, избыточная тяга на нижних этажах высотных строений). Однако в любом другом режиме прибор может работать совместно с такими системами.
Система фильтрации в приборе состоит из двух уровней, причём использовать фильтры можно как по одному, так и вместе.
1. Основной фильтр может иметь класс очистки G2, либо F6. (В комплекте с прибором идут оба фильтра). Фильтр G2может использоваться в том случае, если прибор установлен в экологически чистом месте, например за городом. Фильтр G2 - многоразовый, его можно мыть под проточной водой.
2. Приточный фильтр - может иметь класс очистки от G4 до F7. (В комплекте с прибором идёт фильтр класса очистки F6)
При использовании основного фильтра производительность падает менее чем на 5% на всех скоростях. При использовании приточного фильтра F6производительность падает больше: на низких скоростях на 10%, на высоких скоростях на 20%.
Первый и основной фильтр - фильтр тонкой очистки класса F6 - устанавливается в верхней части шумоглушителя.
Второй фильтр - фильтр грубой очистки G2. Устанавливается взамен основного фильтра F6. Фильтр идет в комплекте прибора и используется в том случае, когда основной фильтр загрязнился, а новый клиент еще не приобрел. Фильтр G2 многоразовый, его можно мыть под проточной водой.
Третий фильтр - летний фильтр класса F6. Фильтр устанавливается в летний период вместо теплообменника, когда нет необходимости в рекуперации. Благодаря своей конструкции и размерам, он более долговечен, и его можно использовать весь теплый период времени. Также, если позволяет толщина стены, его можно использовать и с теплообменником. В таком случае фильтр ставится перед теплообменником. Зависимость производительности от скорости работы прибора при такой конструкции приведена в таблице ниже.
Ответы на частые вопросы:
1. Основной фильтр F6 практически не снижает производительность прибора. При использовании фильтра производительность падает менее чем на 5% на всех скоростях.
При использовании летнего фильтра производительность падает больше. На низких скоростях на 10%, на высоких скоростях на 20%.
2. Зависимость производительности по скоростям с летним фильтром и без него приведена в таблице ниже.
3. Класс фильтрации основного и летнего фильтра F6, запасной фильтр имеет класс фильтрации G2.
Пояснения: F6 - это фильтры тонкой очистки воздуха, используются в системах кондиционирования и вентиляции. Применяется в больничных палатах, административных зданиях, гостиницах, при производстве продуктов питания, лекарств, в электронной, мясомолочной промышленности и т.п. Эффективность очистки - 60-80 процентов для частиц более 1 микрона. Составлено на основании ГОСТ Р 51251-99.
G2 - это фильтры грубой очистки, используются в помещениях и процессах с низкими требованиями к чистоте воздуха. Предварительная очистка в системах вентиляции и центрального кондиционирования. ГОСТ Р 51251-99. Эффективность очистки - 65-80 процентов для грубых частиц, более 10 микрон.
4. Летний фильтр используется в теплый период времени, когда нет необходимости в рекуперации тепла, прибор работает только на приток. Фильтр устанавливается непосредственно на вент. блок. Однако, если позволяет толщина стены, фильтр можно использовать совместно с теплообменником. Тогда теплообменник ставится после летнего фильтра.
Приточный фильтр применяется в случае, если Вакио Base используется только как приточная система, когда нет необходимости в рекуперации тепла, а если позволяет толщина стены, фильтр можно использовать и совместно с теплообменником. Также теплообменник можно убрать совсем или устанавливать его после приточного фильтра.
